实验室环境与气体安全监测

系统概述

本系统是基于物联网技术,引入模块化设计的思路构建的实验室综合监控系统,主要监测对象包括气体监测、环境监控、动力系统监控、安防监控等。

系统架构

²       系统采用多层次分布式数据采集处理系统自底向上可划分为数据感知层、数据传输层、核心服务层等三个层次。

²       数据感知层采集到的各类监控数据通过传输层的数据转换、数据压缩、数据校验、数据暂存等过程,借助现场工业总线及校园网上行传输到位于核心服务层的系统数据库中,以供应用软件分析、处理。

说明: F:\渠道部刘总\2015年技术方案\天津大学机房监控展会\图\最终图1.png

基本功能

²       环境监控

Ø       温湿度:实验室温湿度关系到实验室的设备正常运行和人员的工作条件,对实验室的温湿度进行实时智能监控成为实验室综合监控的一部分,当实验室内温湿度超出预警温度值或告警温度值的持续时间超出设定值,即按用户设定策略进行本地报警和手机短信报警或者其他设置。

Ø       空气洁净度:系统通过接入相应传感器来监控空气洁净度(如:氧气、PM2.5,VOC,粉尘等)并实时显示。如超出规定限制会及时预警和报警。

Ø       漏水:漏水监测是对实验室空调周围进行实时的水浸监测,一旦空调的加湿水跑水、冰凝水跑水、管道水漏水等水浸状况发生,系统可立即报警,严禁水浸状况危及实验室安全。

Ø       空调:1、普通空调:通过对其控制电路的分析,可以实现对普通空调的状态监测和启停控制。2、精密空调:监测回风温度/湿度等参数,压缩机、风机、冷凝器、加热器、加湿器、去湿器等部件的状态,控制空调的启停,调节温度和湿度。

Ø       新风机:包括智能新风机和普通新风机的联动控制。

²       气体监测

Ø       常规气体:系统可以对实验室的常规气体(如:氧气 二氧化碳 氮气等)做出监控。当其浓度超出预警标准值时,系统会根据用户设置的策略自动报警和预警。

Ø        有毒有害气体:系统可以对有毒气体(如:一氧化碳,二氧化硫等)做出预警。当其浓度超出预警标准值时,系统会根据用户设置的策略自动报警和预警。

Ø       易挥发性气体:系统能够实时监测各种有机挥发性气体(如:甲苯 苯 丁醇 六氟化硫等)的浓度。当其浓度超出预警标准值时,系统会根据用户设置的策略自动报警、预警或通知管理员。

Ø       可燃气体:系统可实时监控和显示可燃气体(如:甲烷 乙烷 甲醛 乙烯等)测量值,当测量值达到设定的报警值时,控制主机发出声,光报警,提示操作人员及时采取安全处理措施,或自动启动事先连接的控制设备,以保障安全生产。

Ø       放射性气体:系统对于放射性气体(如:氩、氪、氙等)可实现实时监测与就地报警和预警,通过 RS485 通讯实现总控制室自动监控。

²       安防监控

Ø       视频:对用户机房内现场的视频状况进行监控。

Ø       门禁:实现人员出入的刷卡授权出入管理以及对人员出入的详细记录,包括人员姓名、身份、进、出时间等。

系统截图

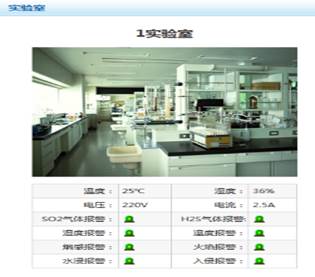

²       环境监控

说明: F:\渠道部刘总\2015年技术方案\天津大学机房监控展会\张琦实验室\实验室\QQ截图20150423115328.png



²       气体监测

说明: F:\渠道部刘总\2015年技术方案\天津大学机房监控展会\张琦实验室\实验室\QQ截图20150423114846.png

²       安防监控
